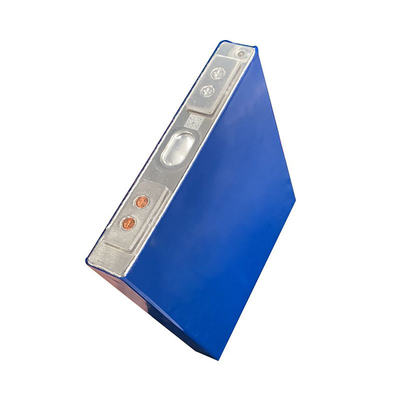

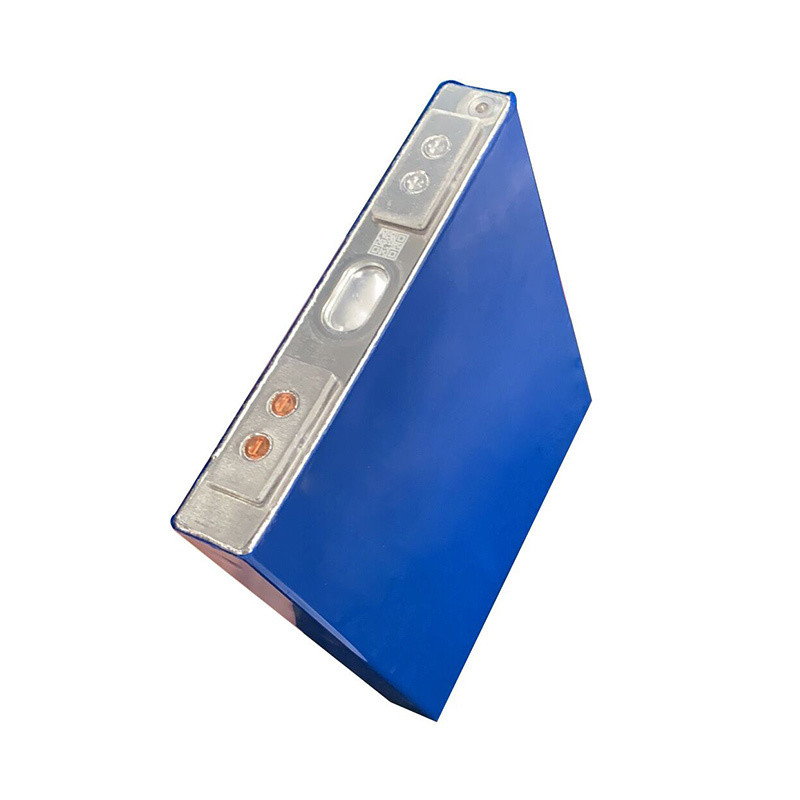

3सौर प्रणाली के लिए.2v 50Ah एलएफपी रिचार्जेबल लिथियम आयन बैटरी
1 प्रस्तावना
इस विनिर्देश में प्रिज्माटिक पावर सेल के प्रकार और आकार, प्रदर्शन, तकनीकी विशेषताओं, चेतावनी और सावधानी का वर्णन किया गया है।विनिर्देश केवल HEFEI HOYE ECOLIENG TECHNOLOGY CO द्वारा आपूर्ति की गई IFP23140160-50Ah सेल पर लागू होता है., लिमिटेड
2 परिभाषा
2.1नाम क्षमताः
नामित क्षमता=50.0Ah: जब 1C से 1C तक सेल को डिस्चार्ज किया जाता है तो प्राप्त क्षमता
2.5 वोल्ट 25 ± 2.5°C पर
2.2मानक चार्ज विधिः
25 ± 2.5°C पर 3.65V पर निरंतर धारा 1C पर चार्ज करें और फिर लगातार 3.65V के निरंतर वोल्टेज के साथ चार्ज करें जब तक कि चार्ज धारा 0.05C से नीचे न गिर जाए।
2.3मानक निर्वहन विधिः
25 ± 2.5°C पर, निरंतर धारा 1C पर 2.5V तक डिस्चार्ज करें।
2.4मानक निर्वहन विधिः
उत्पादन की तारीख से लेकर उस समय तक जब क्षमता घटकर प्रारंभिक क्षमता का 80% हो जाती है
3 कार्यकारी मानक
GB/T 31467.3-2015 इलेक्ट्रिक वाहनों के लिए लिथियम आयन पावर बैटरी पैक और सिस्टम भाग 3: सुरक्षा आवश्यकताएं और परीक्षण विधियाँ
जीबी/टी 31484-2015 इलेक्ट्रिक वाहनों के लिए पावर बैटरी के चक्रिक जीवन की आवश्यकताएं और परीक्षण विधि
जीबी/टी 31485-2015 इलेक्ट्रिक वाहनों के लिए पावर बैटरी की सुरक्षा आवश्यकताएं और परीक्षण विधि जीबी/टी 31486-2015 इलेक्ट्रिक वाहनों के लिए पावर बैटरी के विद्युत प्रदर्शन आवश्यकताएं और परीक्षण विधि

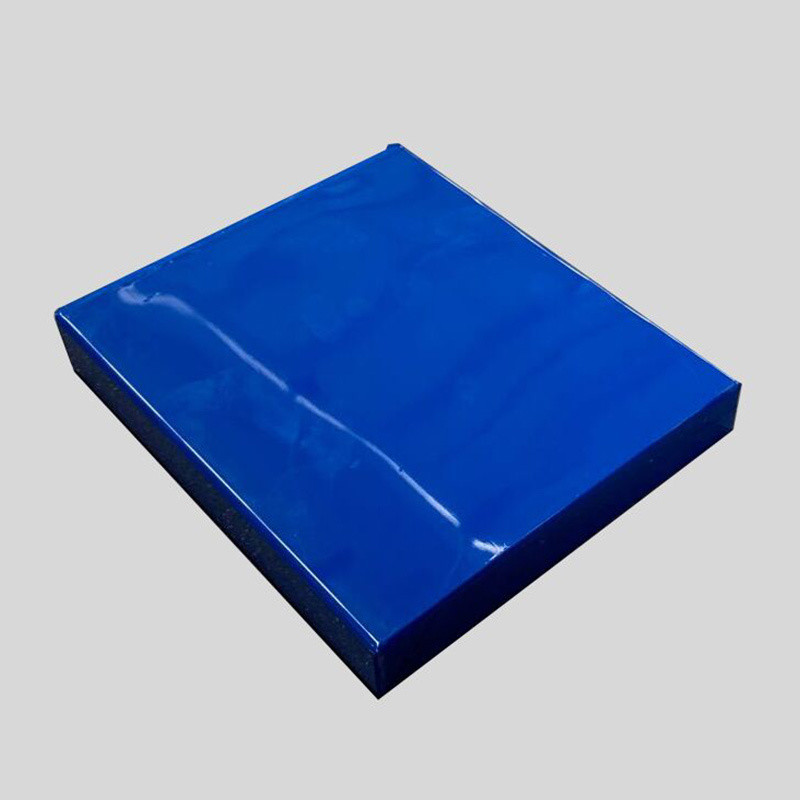

4 सेल का आकार ((नीली फिल्म सहित)
| आइटम | पैरामीटर |
| बैटरी की चौड़ाई ((मिमी) | 140.2±0.5 |
| बैटरी की ऊंचाई H1 ((No Pole mm) | 157.2±0.5 |
| बैटरी की ऊंचाई H2 ((पोल मिमी सहित) | 160.0±0.5 |
| बैटरी की मोटाई T ((मुक्त अवस्था मिमी) | 24.0±0.5 |
| पोजिटिव प्लेट किनारे को शेल किनारेD1 | 12.3±0.5 |
| प्लेट की लंबाई D2 | 35±0.5 |
| प्लेट की दूरी D3 | 80±0.5 |
| प्लेट की चौड़ाई D4 | 15±0.5 |
4सेल पैरामीटर
4.1मूल मापदंड 1
| आइटम | विनिर्देश |
| नामित क्षमता (Ah) | 50.0 |
| वोल्टेज प्लेटफार्म ((V) | 3.2V |
| आरंभिक क्षमता (Ah) | ≥50 |
| सीमित चार्ज वोल्टेज | 3.65 वोल्ट |
| निर्वात में अंतिम वोल्टेज (तापमान>0°C) | 2.50 वोल्ट |
| निर्वात में अंतिम वोल्टेज (temp≤0°C) | 2.00 वी |
| डिस्चार्ज तापमान | -30 ¢60 |
| चार्ज तापमान | 0 ¢ 60 |
| आइटम | विनिर्देश |
| चार्ज और डिस्चार्ज करंट | अनुच्छेद 6 का संदर्भ लें, शुल्क और डिस्चार्ज रणनीतियाँ |
| ACR (25°C,100% SOC) mΩ | ≤0.65 |
| डीसीआर (25°सी,100% एसओसी) एमओएम | ≤3 |
| क्षमता प्रतिधारण25°C,100%SOC,30 दिन | ≥96% |
| क्षमता प्रतिधारण 60°C,100%SOC,7 दिन | ≥96% |
| चक्र का जीवनकाल@25°C,1C | ≥2000 बार |
| कैलेंडर जीवन (25°C) | ≥10 वर्ष |
| सेल सुरक्षा प्रदर्शन | क्रश/ नाखून/ ओवरचार्ज/ ओवर डिस्चार्ज/ हीटिंग/ फ्री फॉल आदि। |
| विस्फोट-प्रूफ वाल्व का खोलने का दबाव | 0.8±0.2Mpa |
| बैटरी का वजन (किग्रा) | 1.10±0.05 |
| उपस्थिति | कोई विरूपण या दरारें नहीं, कोई बर्स नहीं, कोई सूखना नहीं, कोई आघात नहीं, कोई गंदगी नहीं, स्पष्ट और सही निशान। |
| आर्द्रता सीमा | 0 ~ 90 % आरएच (गैर संक्षेपण) |
| वायुमंडल | 70kPa106kPa |
5.2मूल मापदंड 2
विभिन्न तापमान क्षमता, ऊर्जा प्रतिधारण दर
5.3 SOC-OCV
|
तापन एसओसी |
डिस्चार्ज SOC- OCV | |||||||
| -20°C | -10°C | 0°C | 10°C | 25°C | 35°C | 45°C | 55°C | |
| 100 | 3.348 | 3.349 | 3.353 | 3.350 | 3.358 | 3.350 | 3.344 | 3.342 |
| 90 | 3.300 | 3.310 | 3.319 | 3.325 | 3.330 | 3.333 | 3.334 | 3.335 |
| 80 | 3.291 | 3.306 | 3.318 | 3.324 | 3.329 | 3.331 | 3.332 | 3.333 |
| 70 | 3.282 | 3.296 | 3.310 | 3.322 | 3.328 | 3.330 | 3.331 | 3.332 |
| 60 | 3.275 | 3.286 | 3.293 | 3.300 | 3.311 | 3.316 | 3.317 | 3.317 |
| 50 | 3.270 | 3.279 | 3.283 | 3.287 | 3.292 | 3.296 | 3.297 | 3.300 |
| 40 | 3.266 | 3.274 | 3.278 | 3.281 | 3.288 | 3.292 | 3.295 | 3.298 |
| 30 | 3.261 | 3.269 | 3.275 | 3.279 | 3.284 | 3.287 | 3.283 | 3.280 |
| 20 | 3.253 | 3.262 | 3.265 | 3.263 | 3.253 | 3.250 | 3.248 | 3.245 |
| 10 | 3.248 | 3.242 | 3.231 | 3.217 | 3.206 | 3.205 | 3.205 | 3.205 |
| 0 | 3.240 | 3.218 | 3.188 | 3.065 | 2.828 | 2.754 | 2.744 | 2.616 |
5 चार्ज और डिस्चार्जरणनीति
निरंतर चार्ज करंट
| temp/SOC | T≤0°C | 0 |
5 |
10 5°C |
15 5°C |
35 0°C |
40 5°C |
45 0°C |
50 5°C |
55 0°C |
> 60°C |
|
१००% |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
|
95% |
0C |
0.33सी |
0.33सी |
0.5C |
0.5C |
0.5C |
0.33सी |
0.2C |
0.1C |
0C |
0C |
|
९०% |
0C |
0.33सी |
0.5C |
0.5C |
0.5C |
0.5C |
0.33सी |
0.2C |
0.1C |
0C |
0C |
|
80% |
0C |
0.33सी |
0.5C |
0.75C |
0.75C |
0.75C |
0.5C |
0.2C |
0.1C |
0C |
0C |
|
७०% |
0C |
0.33सी |
0.5C |
1C |
1C |
0.75C |
0.5C |
0.33सी |
0.2C |
0C |
0C |
|
६०% |
0C |
0.33सी |
0.5C |
1C |
1C |
0.75C |
0.5C |
0.33सी |
0.2C |
0C |
0C |
|
50% |
0C |
0.33सी |
0.5C |
1C |
1C |
0.75C |
0.5C |
0.33सी |
0.2C |
0C |
0C |
|
४०% |
0C |
0.33सी |
0.5C |
1C |
1C |
0.75C |
0.5C |
0.33सी |
0.2C |
0C |
0C |
|
30% |
0C |
0.33सी |
0.5C |
1C |
1C |
0.75C |
0.5C |
0.5C |
0.2C |
0C |
0C |
|
२०% |
0C |
0.33सी |
0.5C |
1C |
1C |
0.75C |
0.75C |
0.5C |
0.5C |
0C |
0C |
|
10% |
0C |
0.33सी |
0.5C |
1C |
1C |
0.75C |
0.75C |
0.5C |
0.5C |
0C |
0C |
|
5% |
0C |
0.33सी |
0.5C |
1C |
1C |
0.75C |
0.75C |
0.5C |
0.5C |
0C |
0C |
|
0% |
0C |
0.33सी |
0.5C |
1C |
1C |
0.75C |
0.75C |
0.5C |
0.5C |
0C |
0C |
फॉर्म 6: अधिकतम पल्स चार्जिंग करंट IBmax ((SOC,T,30s)
| temp/SOC |
T≤0 °C |
0 °C |
5 °C |
10 5°C |
15 5°C |
35 0°C |
40 5°C |
45 0°C |
50 5°C |
55 0°C |
> 60°C |
|
१००% |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
|
95% |
0C |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0C |
|
९०% |
0C |
0.33 |
0.33 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.33 |
0.33 |
0C |
|
80% |
0C |
0.5C |
0.75C |
1C |
1C |
1C |
1C |
1C |
0.75C |
0.5C |
0C |
|
७०% |
0C |
0.5C |
0.75C |
1C |
1C |
1C |
1C |
1C |
0.75C |
0.5C |
0C |
|
६०% |
0C |
0.5C |
0.75C |
2C |
2C |
1C |
1C |
1C |
0.75C |
0.5C |
0C |
|
50% |
0C |
0.5C |
0.75C |
2C |
2C |
1C |
1C |
1C |
0.75C |
0.5C |
0C |
|
४०% |
0C |
0.5C |
0.75C |
2C |
2C |
1C |
1C |
1C |
0.75C |
0.5C |
0C |
|
30% |
0C |
0.5C |
0.75C |
2C |
2C |
1C |
1C |
1C |
0.75C |
0.5C |
0C |
|
२०% |
0C |
0.5C |
0.75C |
2C |
2C |
1C |
1C |
1C |
0.75C |
0.75C |
0C |
|
10% |
0C |
0.5C |
0.75C |
2C |
2C |
1C |
1C |
1C |
0.75C |
0.75C |
0C |
|
5% |
0C |
0.5C |
0.75C |
2C |
2C |
1C |
1C |
1C |
0.75C |
0.75C |
0C |
|
0% |
0C |
0.5C |
0.75C |
2C |
2C |
1C |
1C |
1C |
0.75C |
0.75C |
0C |
फॉर्म 7:अधिकतम निरंतर डिस्चार्ज करंट I ̇max ((SOC,T)
| तापमान/एसओसी |
-30 -25 |
-25 -20°C |
-20 -10°C |
-10 ≤0°C |
0 5°C |
5 10°C |
10 15°C |
15 35°C |
35 ≤40°C |
40 45°C |
45 50°C |
50 55°C |
55 ¥60°C |
> 60°C |
| १००% | 0.33सी | 0.5C | 0.5C | 0.5C | 1C | 1C | 1C | 1C | 1C | 1C | 0.75C | 0.5C | 0.33सी | 0C |
| 95% | 0.33सी | 0.5C | 0.5C | 0.5C | 1C | 1C | 1C | 1C | 1C | 1C | 0.75C | 0.5C | 0.33सी | 0C |
|
९०% |
0.33सी |
0.5C |
0.5C |
0.5C |
1C |
1C |
1C |
1C |
1C |
1C |
0.75C |
0.5C |
0.33सी |
0C |
|
80% |
0.33 सी |
0.5C |
0.5C |
0.5C |
1C |
1C |
1C |
1C |
1C |
1C |
0.75C |
0.5C |
0.33सी |
0C |
|
७०% |
0.33 सी |
0.5C |
0.5C |
0.5C |
1C |
1C |
1C |
1C |
1C |
1C |
0.75C |
0.5C |
0.33सी |
0C |
|
६०% |
0.33 सी |
0.33सी |
0.33सी |
0.5C |
0.75C |
1C |
1C |
1C |
1C |
1C |
0.75C |
0.5C |
0.33सी |
0C |
|
50% |
0.33 सी |
0.33सी |
0.33सी |
0.5C |
0.75C |
1C |
1C |
1C |
1C |
1C |
0.75C |
0.5C |
0.33सी |
0C |
|
४०% |
0.33 सी |
0.33सी |
0.33सी |
0.5C |
0.75C |
0.75C |
1C |
1C |
1C |
1C |
0.75C |
0.5C |
0.33सी |
0C |
|
30% |
0.33 सी |
0.33सी |
0.33सी |
0.5C |
0.75C |
0.75C |
1C |
1C |
1C |
1C |
0.75C |
0.5C |
0.33सी |
0C |
|
२०% |
0.1C |
0.33सी |
0.33सी |
0.5C |
0.75C |
0.75C |
0.75C |
0.75C |
0.75C |
0.75C |
0.5C |
0.33सी |
0.33सी |
0C |
|
१५% |
0.1C |
0.1C |
0.33सी |
0.33सी |
0.5C |
0.5C |
0.5C |
0.5C |
0.5C |
0.5C |
0.5C |
0.33सी |
0.2C |
0C |
|
10% |
0C |
0C |
0.33सी |
0.33सी |
0.33सी |
0.33सी |
0.33सी |
0.33सी |
0.33सी |
0.33सी |
0.33सी |
0.2C |
0.2C |
0C |
|
5% |
0C |
0C |
0.1C |
0.15C |
0.2C |
0.2C |
0.2C |
0.2C |
0.2C |
0.2C |
0.2C |
0.2C |
0.2C |
0C |
|
0% |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
0C |
प्रपत्र 8:अधिकतम पल्स डिस्चार्ज
| टेम्प/एसओसी |
-30 ≤-25 °C |
-25 ≤-20 °C |
-20 ≤-10 °C |
-10< T≤0 °C |
0 5°C |
5 10°C |
10 ≤15 °C |
15 ≤35 °C |
35 ≤40 °C |
40
|
