उच्च कार्यात्मक स्तर 3 आर्किटेक्चर प्रणाली बीसीयू ऊर्जा भंडारण के लिए उच्च वोल्टेज बैटरी प्रबंधन प्रणाली
इस उत्पाद के बारे में:

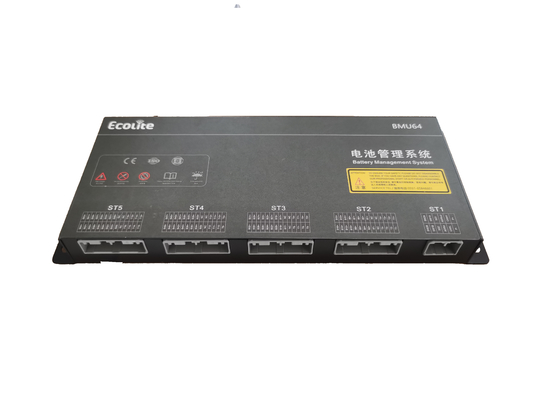

इकोलाइट स्मार्ट बीएमएस एक्टिव बैलेंस होम एनर्जी स्टोरेज लिथियम एलएफपी लाइफपीओ4 बैटरी 8 एस 24 वी 16 एस 48 वी 100 ए मैनेजमेंट सिस्टम बीएमएस विभिन्न अनुप्रयोगों के लिए कुशल ऊर्जा भंडारण प्रबंधन प्रदान करता है,घरेलू ऊर्जा भंडारण प्रणालियों सहित, बैटरी के इष्टतम प्रदर्शन और दीर्घायु सुनिश्चित करता है।
अनुकूलन योग्य विकल्पः यह उत्पाद अनुकूलन योग्य बोर्ड मोटाई, छेद का आकार, लाइन चौड़ाई, और लाइन अंतराल प्रदान करता है, विशिष्ट उपयोगकर्ता आवश्यकताओं को पूरा करता है,जैसे कि एक ग्राहक द्वारा एक अनुकूलित समाधान का अनुरोध किया गया है।.
मजबूत संचार प्रोटोकॉलः बीएमएस लैन, यूएसबी इंटरफेस, कैन संचार प्रोटोकॉल का समर्थन कर सकता है,
ऊर्जा भंडारण स्तर 3 वास्तुकला प्रणाली का आरेख:
स्तर 3 बैटरी प्रणाली वास्तुकलाः
प्रथम स्तर का नियंत्रण: बीएयू बैटरी सरणी में बैटरी के विभिन्न समूहों को केंद्रीय रूप से प्रबंधित करता है और बाहरी पीसीएस, यूपीएस, ईएमएस, एयर कंडीशनिंग, तरल शीतलन, अग्नि सुरक्षा आदि के साथ संवाद करता है।
माध्यमिक नियंत्रणः BCU1~BCU प्रत्येक बैटरी क्लस्टर का प्रबंधन करना, क्लस्टर बैटरी की जानकारी एकत्र करना, उच्च वोल्टेज नियंत्रण करना और BAU में क्लस्टर की जानकारी अपलोड करना;
दास नियंत्रणःBMU1~BMUn, बैटरी मॉड्यूल के बैटरी वोल्टेज, तापमान और अन्य जानकारी एकत्र करने के लिए जिम्मेदार है।
| उत्पाद | फ़ंक्शन विन्यास | |||||
| बीसीयू | पैरामीटर | न्यूनतम मूल्य | विशिष्ट मूल्य | अधिकतम इकाई मूल्य | विवरण | |
 |
पावर इनपुट | 9 | 24 | 32 | v | |
| कार्य करंट | 180 | 125 | 130 | mA | ||
| नामित शक्ति | S3 | W | ||||
| CAN Bus | 3 | नहर | 2-तरफ़ा अलगाव, 1-तरफ़ा गैर अलगाव | |||
| 485 बस | 2 | नहर | दो तरफ़ा अलगाव | |||
| लैन इंटरफेस (TCP/P) | 1 | नहर | ||||
| उच्च किनारा आउटपुट | 8+2 | नहर | पीडब्ल्यूएम आउटपुट के लिए दो तरफ़ा समर्थन | |||
| स्विचिंग इनपुट का पता लगाना | 9 | नहर | एकतरफा गहरी निरंतरता का पता लगाना | |||
| सूखी नोड आउटपुट | 2 | नहर | नामित 2A, निष्क्रिय आउटपुट | |||
| तापमान का पता लगाना | 4 | नहर | +2°C°C,-40~125°C,एनटीसी-10K,100K का समर्थन करता है | |||
| कुल वोल्टेज का पता लगाने का चैनल | 3 | नहर | 1 चैनल मुख्य और नकारात्मक रिलेएडेशन का पता लगाने का समर्थन करता है | |||
| कुल वोल्टेज का पता लगाने की सीमा | 12 | 1500 | वी | कुल दबाव पता लगाने की त्रुटि ≤ 0.3% | ||
| बैटरी पैक का नामित वोल्टेज प्रबंधित करें | 1500 | वी | रासरोक्लेटेज सोया, वोल्टेज का सामना करें AC3100+, DC4380+ |
|||
| बीएमयू की संख्या का समर्थन करता है | 40 | पीसीएस | ||||
| कुल का पता लगाएं | 6 | 500 | स्ट्रैंड | प्रयोग में | ||
| बैटरी के तारों की संख्या | बीएमयू के साथ संयोजन | |||||
| वर्तमान का पता लगाना | 2 | नहर | समर्थन 1 स्प्लिटर,1 हॉल ((समर्थन 5v,12v), और एक साथ डेटा एकत्र कर सकते हैं |
|||
| वर्तमान का पता लगाने की सीमा | -1500 | 1500 | ए | रेंज वैकल्पिक | ||
| वर्तमान पता लगाने की त्रुटि | 0 | 1 | 1% एफएसआर | ए | सामान्य त्रुटि 0.5% FSR, अधिकतम त्रुटि 1% FSR | |
| इन्सुलेशन परीक्षण | १५% | KΩ | 0-200KΩ,त्रुटि<15KΩ;>200KΩ,त्रुटि≤+15% | |||
| बीसीयू स्वचालित पते | समर्थन | आइसोलेशन प्रकार, स्तर संकेत संबोधित | ||||
| एसओसी अनुमान त्रुटि | 0 | 3% | 5% | ≤ 5% | ||
| एसओएच अनुमान की सटीकता | 0 | 3% | 10% | |||
| एसओई के अनुमान की सटीकता | 0 | 3% | 5% | |||
| उत्पाद | फ़ंक्शन विन्यास | |||||
| बीएयू | पैरामीटर | न्यूनतम मूल्य | TypicalValue | अधिकतम इकाई मूल्य | विवरण | |
|
पावर इनपुट | 9 | 24 | 32 | v | |
| कार्य करंट | 180 | 200 | 220 | mA | ||
| नामित शक्ति | ≤5 | W | ||||
| CAN बस | 4 | नहर | अलगाव संचार | |||
| 485 बस | 4 | नहर | अलगाव संचार | |||
| यूएसबी इंटरफेस | 1 | नहर | बाहरी डेटा भंडारण के लिए प्रयोग किया जाता है, डिफ़ॉल्ट 32/64G | |||
| लैन इंटरफेस (टीसीपी/आईपी) | 2 | नहर | ||||
| रिले ड्राइव आउटपुट (RL) | 4 | नहर | ||||
| सूखी नोड आउटपुट (डीओ) | 4 | नहर | नामित 2A, निष्क्रिय सूखी नोड | |||
| डिजिटल इनपुट (डीआईएच) | 2 | नहर | उच्च स्तर का पता लगाना | |||
| डिजिटल इनपुट (डीआईएल) | 2 | नहर | निम्न स्तर का पता लगाना | |||
| डिजिटल सिग्नल पावर इनपुट | 1 | नहर | आइसोलेशन सिग्नल डिटेक्शन पावर सप्लाई | |||
| बीसीयू की संख्या का समर्थन करता है | 30 | पीसीएस | ||||
| उत्पाद | फ़ंक्शन विन्यास | ||||
| बीएमयू | पैरामीटर | बीएमयू16 | बीएमयू32 | बीएमयू48 | बीएमयू64 |
|
कामकाजी वोल्टेज सीमा | 9~32V | |||
| कामकाजी वोल्टेज सीमा | S50mA ((12V) /s25mA ((24V) | ||||
| नाममात्र शक्ति | ≤0.6W | ||||
| CAN संचार | 1 चैनल | ||||
| वोल्टेज प्राप्त करने वाले तारों की संख्या | 16 | 32 | 48 | 64 | |
| तापमान का पता लगाने का बिंदु | 4 | 8 | 12 | 16 | |
| एकल सेल का पता लगाने की सीमा | 0-5000mV; -0.5~6V की सीमा से अधिक होने से एएफई क्षति हो सकती है | ||||
| वोल्टेज अधिग्रहण सटीकता | ±5mV | ||||
| तापमान का पता लगाने की सटीकता ±2°C | ±2°C | ||||
| संतुलन कार्य | समर्थन, निष्क्रिय संतुलन | ||||
| खोले जाने वाले मार्गों की संतुलित संख्या | हर 8 चैनलों में 1 चैनल इक्वेलाइजेशन सक्रिय कर सकते हैं | ||||
| डिजिटल सिग्नल पावर इनपुट | अधिकतम 120 एमए, प्रभावी मूल्य 30-50 एमए | ||||
| स्वतः पता आवंटन | समर्थन | ||||
| आउटपुट | दो तरफ़ा सूखा संपर्क, नामित 2A, निष्क्रिय आउटपुट | ||||
| एनालॉग इनपुट का पता लगाना | दोतरफा (उच्च किनारे का पता लगाने) | ||||
| बूटलोडर | CAN बस जलाने और लिखने का समर्थन करें | ||||
| CAN संचार | 1 चैनल | ||||
| विद्युत आपूर्ति का विरोधी उलटा कनेक्शन | समर्थन | ||||
| बिजली के बढ़ते प्रवाह को रोकना | समर्थन | ||||
| वोल्टेज प्रतिरोध | वोल्टेज AC3100+,DC4380+ का सामना करता है | ||||
| कार्य तापमान | -40°C~85°C | ||||
| भंडारण तापमान | -40°C~125°C | ||||
| सुरक्षा स्तर | IP43, जलरोधक नहीं | ||||
| आर्द्रता सीमा | <95%,कोई संघनक नहीं | ||||
| झटका | ≤5500 मीटर | ||||
| स्वतः पता आवंटन | 10-25 हर्ट्ज पर,व्यापकता 1.2 मिमी हैः 26-500 हर्ट्ज पर,अधिकतम 30m/S | ||||
| गिराना | 1.5m, क्षैतिज और ऊर्ध्वाधर दोनों दिशाओं में 5 बार, पीसीबीए को कोई क्षति नहीं, प्रदर्शन में कोई बदलाव नहीं | ||||
