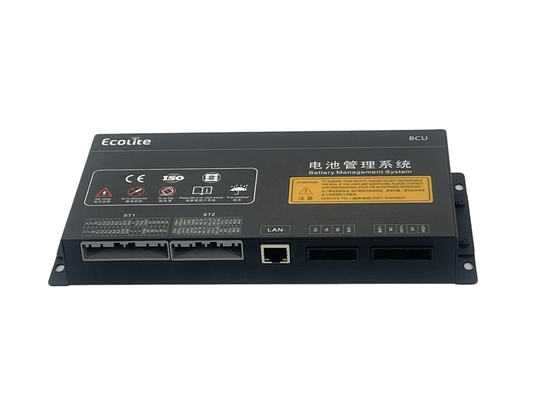

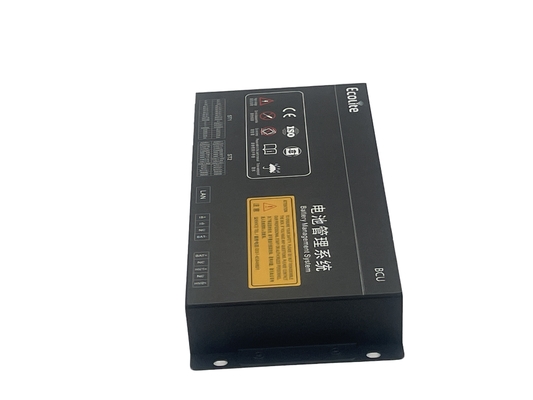

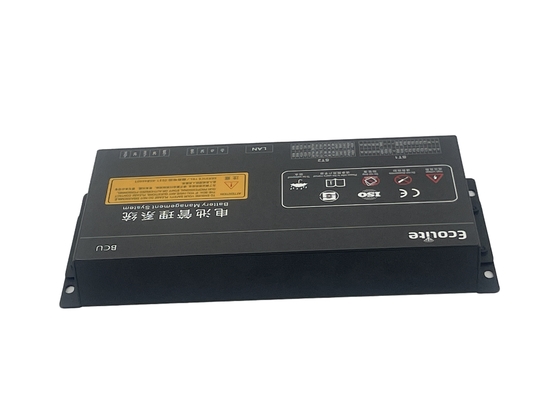

बीसीयू ऊर्जा भंडारण के लिए उच्च कार्यात्मक स्तर 3 उच्च वोल्टेज बैटरी प्रबंधन प्रणाली
ऊर्जा भंडारण स्तर 3 आर्किटेक्चर प्रणाली का आरेखः
स्तर 3 बैटरी प्रणाली आर्किटेक्चर:प्रथम स्तर नियंत्रणः BAU बैटरी सरणी में बैटरी के विभिन्न समूहों का केंद्रीय प्रबंधन करता है और बाहरी PCS, UPS, EMS, एयर कंडीशनिंग के साथ संवाद करता है,तरल शीतलन, अग्नि सुरक्षा आदि;
माध्यमिक नियंत्रणः BCU1~BCU प्रत्येक बैटरी क्लस्टर का प्रबंधन करना, क्लस्टर बैटरी की जानकारी एकत्र करना, उच्च वोल्टेज नियंत्रण करना और BAU में क्लस्टर की जानकारी अपलोड करना;
स्लेव कंट्रोल: बीएमयू1~बीएमयूएन, बैटरी मॉड्यूल के बैटरी वोल्टेज, तापमान और अन्य सूचनाओं के संग्रह के लिए जिम्मेदार है।
| उत्पाद | फ़ंक्शन विन्यास | |||||
| बीसीयू | पैरामीटर | न्यूनतम मूल्य | TypicalValue | अधिकतम इकाई मूल्य | विवरण | |
 |
पावर इनपुट | 9 | 24 | 32 | v | |
| कार्य करंट | 180 | 125 | 130 | mA | ||
| नामित शक्ति | S3 | W | ||||
| CAN Bus | 3 | नहर | 2-तरफ़ा अलगाव, 1-तरफ़ा गैर अलगाव | |||
| 485 बस | 2 | नहर | दो तरफ़ा अलगाव | |||
| लैन इंटरफेस (TCP/P) | 1 | नहर | ||||
| उच्च किनारा आउटपुट | 8+2 | नहर | पीडब्ल्यूएम आउटपुट के लिए दो तरफ़ा समर्थन | |||
| स्विचिंग इनपुट का पता लगाना | 9 | नहर | एकतरफा गहरी निरंतरता का पता लगाना | |||
| सूखी नोड आउटपुट | 2 | नहर | नामित 2A, निष्क्रिय आउटपुट | |||
| तापमान का पता लगाना | 4 | नहर | +2°C°C,-40~125°C,एनटीसी-10K,100K का समर्थन करता है | |||
| कुल वोल्टेज का पता लगाने का चैनल | 3 | नहर | 1 चैनल मुख्य और नकारात्मक रिलेएडेशन का पता लगाने का समर्थन करता है | |||
| कुल वोल्टेज का पता लगाने की सीमा | 12 | 1500 | वी | कुल दबाव पता लगाने की त्रुटि ≤ 0.3% | ||
| बैटरी पैक का नामित वोल्टेज प्रबंधित करें | 1500 | वी | रासरोक्लेटेज सोया, वोल्टेज का सामना करें AC3100+, DC4380+ |
|||
| बीएमयू की संख्या का समर्थन करता है | 40 | पीसीएस | ||||
| कुल का पता लगाएं | 6 | 500 | स्ट्रैंड | प्रयोग में | ||
| बैटरी के तारों की संख्या | बीएमयू के साथ संयोजन | |||||
| वर्तमान का पता लगाना | 2 | नहर | समर्थन 1 स्प्लिटर,1 हॉल ((समर्थन 5v,12v), और एक साथ डेटा एकत्र कर सकते हैं |
|||
| वर्तमान का पता लगाने की सीमा | -1500 | 1500 | ए | रेंज वैकल्पिक | ||
| वर्तमान पता लगाने की त्रुटि | 0 | 1 | 1% एफएसआर | ए | सामान्य त्रुटि 0.5% FSR, अधिकतम त्रुटि 1% FSR | |
| इन्सुलेशन परीक्षण | १५% | KΩ | 0-200KΩ,त्रुटि<15KΩ;>200KΩ,त्रुटि≤+15% | |||
| बीसीयू स्वचालित पते | समर्थन | आइसोलेशन प्रकार, स्तर संकेत संबोधित | ||||
| एसओसी अनुमान त्रुटि | 0 | 3% | 5% | ≤ 5% | ||
| एसओएच अनुमान की सटीकता | 0 | 3% | 10% | |||
| एसओई के अनुमान की सटीकता | 0 | 3% | 5% | |||
| उत्पाद | फ़ंक्शन विन्यास | |||||
| बीएयू | पैरामीटर | न्यूनतम मूल्य | TypicalValue | अधिकतम इकाई मूल्य | विवरण | |
|
पावर इनपुट | 9 | 24 | 32 | v | |
| कार्य करंट | 180 | 200 | 220 | mA | ||
| नामित शक्ति | ≤5 | W | ||||
| CAN बस | 4 | नहर | अलगाव संचार | |||
| 485 बस | 4 | नहर | अलगाव संचार | |||
| यूएसबी इंटरफेस | 1 | नहर | बाहरी डेटा भंडारण के लिए प्रयोग किया जाता है, डिफ़ॉल्ट 32/64G | |||
| लैन इंटरफेस (टीसीपी/आईपी) | 2 | नहर | ||||
| रिले ड्राइव आउटपुट (RL) | 4 | नहर | ||||
| सूखी नोड आउटपुट (डीओ) | 4 | नहर | नामित 2A, निष्क्रिय सूखी नोड | |||
| डिजिटल इनपुट (डीआईएच) | 2 | नहर | उच्च स्तर का पता लगाना | |||
| डिजिटल इनपुट (डीआईएल) | 2 | नहर | निम्न स्तर का पता लगाना | |||
| डिजिटल सिग्नल पावर इनपुट | 1 | नहर | आइसोलेशन सिग्नल डिटेक्शन पावर सप्लाई | |||
| बीसीयू की संख्या का समर्थन करता है | 30 | पीसीएस | ||||
| उत्पाद | फ़ंक्शन विन्यास | ||||
| बीएमयू | पैरामीटर | बीएमयू16 | बीएमयू32 | बीएमयू48 | बीएमयू64 |
|
कामकाजी वोल्टेज सीमा | 9~32V | |||
| कामकाजी वोल्टेज सीमा | S50mA ((12V) /s25mA ((24V) | ||||
| नामित शक्ति | ≤0.6W | ||||
| CAN संचार | 1 चैनल | ||||
| वोल्टेज प्राप्त करने वाले तारों की संख्या | 16 | 32 | 48 | 64 | |
| तापमान का पता लगाने का बिंदु | 4 | 8 | 12 | 16 | |
| एकल सेल का पता लगाने की सीमा | 0-5000mV; -0.5~6V की सीमा से अधिक होने से एएफई क्षति हो सकती है | ||||
| वोल्टेज अधिग्रहण सटीकता | ±5mV | ||||
| तापमान का पता लगाने की सटीकता ±2°C | ±2°C | ||||
| संतुलन कार्य | समर्थन, निष्क्रिय संतुलन | ||||
| खोले जाने वाले मार्गों की संतुलित संख्या | हर 8 चैनलों में 1 चैनल इक्वेलाइजेशन सक्रिय कर सकते हैं | ||||
| डिजिटल सिग्नल पावर इनपुट | अधिकतम 120 एमए, प्रभावी मूल्य 30-50 एमए | ||||
| स्वतः पता आवंटन | समर्थन | ||||
| आउटपुट | दो तरफ़ा सूखा संपर्क, नामित 2A, निष्क्रिय आउटपुट | ||||
| एनालॉग इनपुट का पता लगाना | दोतरफा (उच्च किनारे का पता लगाने) | ||||
| बूटलोडर | CAN बस जलाने और लिखने का समर्थन करें | ||||
| CAN संचार | 1 चैनल | ||||
| विद्युत आपूर्ति का विरोधी उलटा कनेक्शन | समर्थन | ||||
| बिजली के बढ़ते प्रवाह को रोकना | समर्थन | ||||
| वोल्टेज प्रतिरोध | वोल्टेज AC3100+,DC4380+ का सामना करता है | ||||
| कार्य तापमान | -40°C से 85°C | ||||
| भंडारण तापमान | -40°C~125°C | ||||
| सुरक्षा स्तर | IP43, जलरोधक नहीं | ||||
| आर्द्रता | <95%,कोई संघनक नहीं | ||||
| झटका | ≤5500 मीटर | ||||
| स्वतः पता आवंटन | 10-25 हर्ट्ज पर,व्यापकता 1.2 मिमी हैः 26-500 हर्ट्ज पर,अधिकतम 30m/S | ||||
| गिराना | 1.5m, क्षैतिज और ऊर्ध्वाधर दोनों दिशाओं में 5 बार, पीसीबीए को कोई क्षति नहीं, प्रदर्शन में कोई बदलाव नहीं | ||||
