ऊर्जा भंडारण के लिए उच्च वोल्टेज बैटरी प्रबंधन प्रणाली BAU स्तर 3 वास्तुकला
ऊर्जा भंडारण स्तर 3 आर्किटेक्चर प्रणाली का आरेख:
स्तर 3 बैटरी प्रणाली आर्किटेक्चर:प्रथम स्तर नियंत्रण: BAU बैटरी सरणी में बैटरी के विभिन्न समूहों का केंद्रीय प्रबंधन करता है और बाहरी PCS, UPS, EMS, एयर कंडीशनिंग के साथ संवाद करता है,तरल शीतलन, अग्नि सुरक्षा आदि;
माध्यमिक नियंत्रणः BCU1~BCU प्रत्येक बैटरी क्लस्टर का प्रबंधन करना, क्लस्टर बैटरी की जानकारी एकत्र करना, उच्च वोल्टेज नियंत्रण करना और BAU में क्लस्टर जानकारी अपलोड करना;
स्लेव कंट्रोल: बीएमयू1~बीएमयूएन, बैटरी मॉड्यूल के बैटरी वोल्टेज, तापमान और अन्य जानकारी एकत्र करने के लिए जिम्मेदार है।
| उत्पाद | फ़ंक्शन विन्यास | |||||
| बीसीयू | पैरामीटर | न्यूनतम मूल्य | TypicalValue | अधिकतम इकाई मूल्य | विवरण | |
 |
पावर इनपुट | 9 | 24 | 32 | v | |
| कार्य करंट | 180 | 125 | 130 | mA | ||
| नामित शक्ति | S3 | W | ||||
| CAN Bus | 3 | नहर | 2-तरफ़ा अलगाव, 1-तरफ़ा गैर अलगाव | |||
| 485 बस | 2 | नहर | दो तरफ़ा अलगाव | |||
| लैन इंटरफेस (TCP/P) | 1 | नहर | ||||
| उच्च किनारा आउटपुट | 8+2 | नहर | पीडब्ल्यूएम आउटपुट के लिए दो तरफ़ा समर्थन | |||
| स्विचिंग इनपुट का पता लगाना | 9 | नहर | एकतरफा गहरी निरंतरता का पता लगाना | |||
| सूखी नोड आउटपुट | 2 | नहर | नामित 2A, निष्क्रिय आउटपुट | |||
| तापमान का पता लगाना | 4 | नहर | +2°C°C,-40~125°C,एनटीसी-10K,100K का समर्थन करता है | |||
| कुल वोल्टेज का पता लगाने का चैनल | 3 | नहर | 1 चैनल मुख्य और नकारात्मक रिलेएडेशन का पता लगाने का समर्थन करता है | |||
| कुल वोल्टेज का पता लगाने की सीमा | 12 | 1500 | वी | कुल दबाव पता लगाने की त्रुटि ≤ 0.3% | ||
| बैटरी पैक का नामित वोल्टेज प्रबंधित करें | 1500 | वी | रासरोक्लेटेज सोया, वोल्टेज का सामना करें AC3100+, DC4380+ |
|||
| बीएमयू की संख्या का समर्थन करता है | 40 | पीसीएस | ||||
| कुल का पता लगाएं | 6 | 500 | स्ट्रैंड | प्रयोग में | ||
| बैटरी के तारों की संख्या | बीएमयू के साथ संयोजन | |||||
| वर्तमान का पता लगाना | 2 | नहर | समर्थन 1 स्प्लिटर,1 हॉल ((समर्थन 5v,12v), और एक साथ डेटा एकत्र कर सकते हैं |
|||
| वर्तमान का पता लगाने की सीमा | -1500 | 1500 | ए | रेंज वैकल्पिक | ||
| वर्तमान पता लगाने की त्रुटि | 0 | 1 | 1% एफएसआर | ए | सामान्य त्रुटि 0.5% FSR, अधिकतम त्रुटि 1% FSR | |
| इन्सुलेशन परीक्षण | १५% | KΩ | 0-200KΩ,त्रुटि<15KΩ;>200KΩ,त्रुटि≤+15% | |||
| बीसीयू स्वचालित पते | समर्थन | आइसोलेशन प्रकार, स्तर संकेत संबोधित | ||||
| एसओसी अनुमान त्रुटि | 0 | 3% | 5% | ≤ 5% | ||
| एसओएच अनुमान की सटीकता | 0 | 3% | 10% | |||
| एसओई के अनुमान की सटीकता | 0 | 3% | 5% | |||
| उत्पाद | फ़ंक्शन विन्यास | |||||

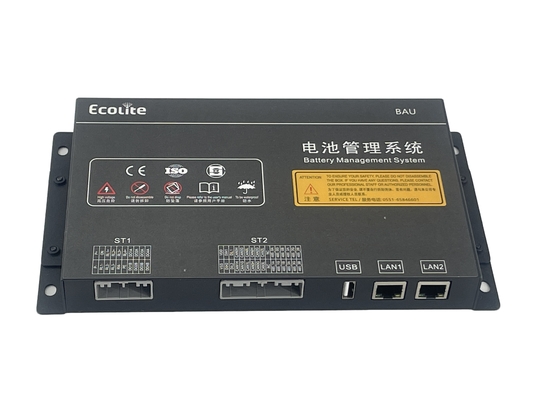

| बीएयू | पैरामीटर | न्यूनतम मूल्य | TypicalValue | अधिकतम इकाई मूल्य | विवरण | |
|
पावर इनपुट | 9 | 24 | 32 | v | |
| कार्य करंट | 180 | 200 | 220 | mA | ||
| नामित शक्ति | ≤5 | W | ||||
| CAN बस | 4 | नहर | अलगाव संचार | |||
| 485 बस | 4 | नहर | अलगाव संचार | |||
| यूएसबी इंटरफेस | 1 | नहर | बाहरी डेटा भंडारण के लिए प्रयोग किया जाता है, डिफ़ॉल्ट 32/64G | |||
| लैन इंटरफेस (टीसीपी/आईपी) | 2 | नहर | ||||
| रिले ड्राइव आउटपुट (RL) | 4 | नहर | ||||
| सूखी नोड आउटपुट (डीओ) | 4 | नहर | नामित 2A, निष्क्रिय सूखी नोड | |||
| डिजिटल इनपुट (डीआईएच) | 2 | नहर | उच्च स्तर का पता लगाना | |||
| डिजिटल इनपुट (डीआईएल) | 2 | नहर | निम्न स्तर का पता लगाना | |||
| डिजिटल सिग्नल पावर इनपुट | 1 | नहर | आइसोलेशन सिग्नल डिटेक्शन पावर सप्लाई | |||
| बीसीयू की संख्या का समर्थन करता है | 30 | पीसीएस | ||||
| उत्पाद | फ़ंक्शन विन्यास | ||||
| बीएमयू | पैरामीटर | बीएमयू16 | बीएमयू32 | बीएमयू48 | बीएमयू64 |
|
कामकाजी वोल्टेज सीमा | 9~32V | |||
| कामकाजी वोल्टेज सीमा | S50mA ((12V) /s25mA ((24V) | ||||
| नामित शक्ति | ≤0.6W | ||||
| CAN संचार | 1 चैनल | ||||
| वोल्टेज प्राप्त करने वाले तारों की संख्या | 16 | 32 | 48 | 64 | |
| तापमान का पता लगाने का बिंदु | 4 | 8 | 12 | 16 | |
| एकल सेल का पता लगाने की सीमा | 0-5000mV; -0.5~6V की सीमा से अधिक होने से एएफई क्षति हो सकती है | ||||
| वोल्टेज अधिग्रहण सटीकता | ±5mV | ||||
| तापमान का पता लगाने की सटीकता ±2°C | ±2°C | ||||
| संतुलन कार्य | समर्थन, निष्क्रिय संतुलन | ||||
| खोले जाने वाले मार्गों की संतुलित संख्या | हर 8 चैनलों में 1 चैनल इक्वेलाइजेशन सक्रिय कर सकते हैं | ||||
| डिजिटल सिग्नल पावर इनपुट | अधिकतम 120 एमए, प्रभावी मूल्य 30-50 एमए | ||||
| स्वतः पता आवंटन | समर्थन | ||||
| आउटपुट | दो तरफ़ा सूखा संपर्क, नामित 2A, निष्क्रिय आउटपुट | ||||
| एनालॉग इनपुट का पता लगाना | दोतरफा (उच्च किनारे का पता लगाने) | ||||
| बूटलोडर | CAN बस जलाने और लिखने का समर्थन करें | ||||
| CAN संचार | 1 चैनल | ||||
| विद्युत आपूर्ति का विरोधी उलटा कनेक्शन | समर्थन | ||||
| बिजली के बढ़ते प्रवाह को रोकना | समर्थन | ||||
| वोल्टेज प्रतिरोध | वोल्टेज AC3100+,DC4380+ का सामना करता है | ||||
| कार्य तापमान | -40°C से 85°C | ||||
| भंडारण तापमान | -40°C~125°C | ||||
| सुरक्षा स्तर | IP43, जलरोधक नहीं | ||||
| आर्द्रता | <95%,कोई संघनक नहीं | ||||
| झटका | ≤5500 मीटर | ||||
| स्वतः पता आवंटन | 10-25 हर्ट्ज पर,व्यापकता 1.2 मिमी हैः 26-500 हर्ट्ज पर,अधिकतम 30m/S | ||||
| गिराना | 1.5m, क्षैतिज और ऊर्ध्वाधर दोनों दिशाओं में 5 बार, पीसीबीए को कोई क्षति नहीं, प्रदर्शन में कोई बदलाव नहीं | ||||
